有网友询问门禁系统相关情况，今天就给大家讲讲常见门禁组网方式、功能及组网所需设备。

门禁，即出入管理控制系统或通道管理系统，是一种数字化智能管理系统，用于人员进出管理。现代门禁系统按输入设备介质和方法不同，可分为密码门禁系统、刷卡门禁系统和生物识别门禁系统。

一，一体化门禁，又叫独立门禁

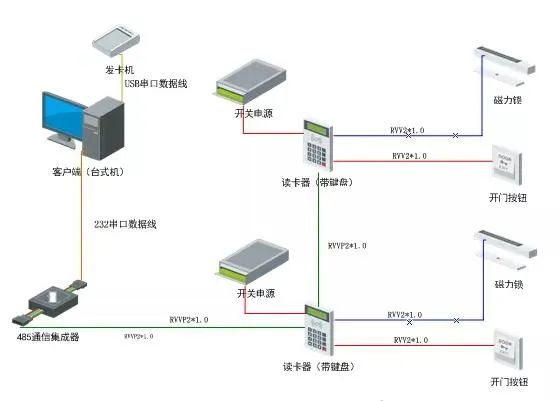

我们从最原始的开始，这个也是现在一些写字楼里的办公室用的最多的，也是最实惠便宜的一种，就是一个门禁机，电磁锁，开门按钮，电源，组成一个结合在一起组成一个整体，安装在大门上面就实现出入管理功能，如果需要更加大的功能，就需一加入一套软件，前提是要实现数字化，也就是说需要联网，建立起一个独立的内网。下图为一体化门禁组网图

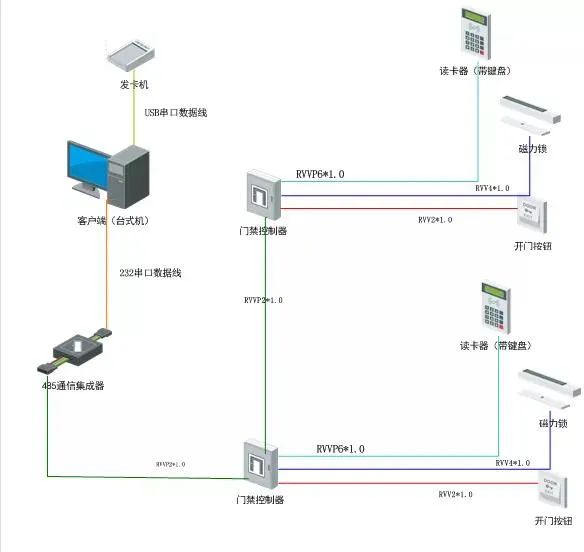

负载数量：

即一条485总线可以带多少台控制器，这个取决于 控制器的通讯芯片和485转换器的通讯芯片的选型，一般有 32台，64台，128台，256台几种选择，这个是理论的数字，实际应用时，根据现场环境，通讯距离等因素，负载数量达不到指标数。微耕公司控制器和转换器按256台设计，实际建议客户每条总线控制在80台以内。如果有几百上千台控制器，请采用 多串口卡 或者 485HUB来解决，具体 请参考"如果系统控制器数成百上千台，如何组网？"坚决禁止使用无源485转换器，无源485转换器成本只有十几块钱，虽然标称负载数量是32台，实际应用中5台都带不起，通讯总线也无法超过100米，没有防雷击 防浪涌设计等，具体请参考"为什么禁止使用无源485转换器？"RS485通讯方式，必须手牵手通过双绞线串联连接，禁止分叉或者星形连接，具体请参考"RS485通讯原理和施工布线注意事项"。

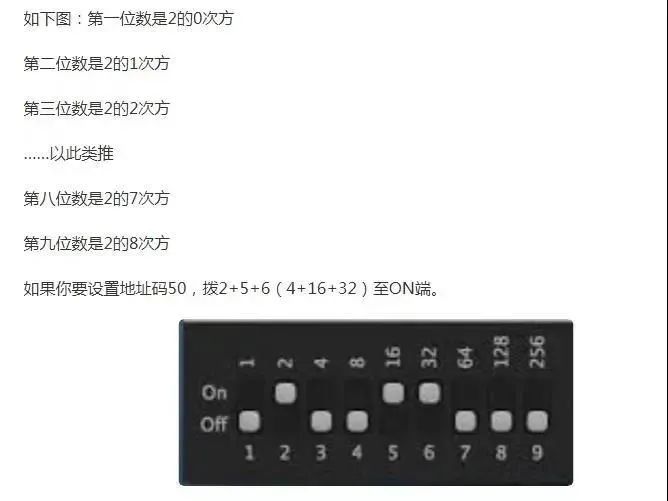

下面详细教大家接线。

门禁套装

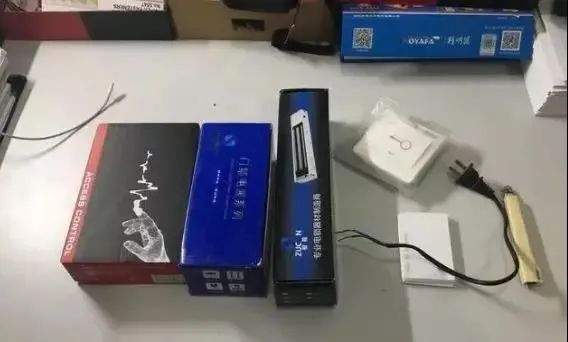

从左到右分别是门禁一体机，门禁电源（门禁控制器），磁力锁，开门按钮，最后长方形白色那个是IC卡，刷卡用。好下面我们来接线。

拆开就是这样。

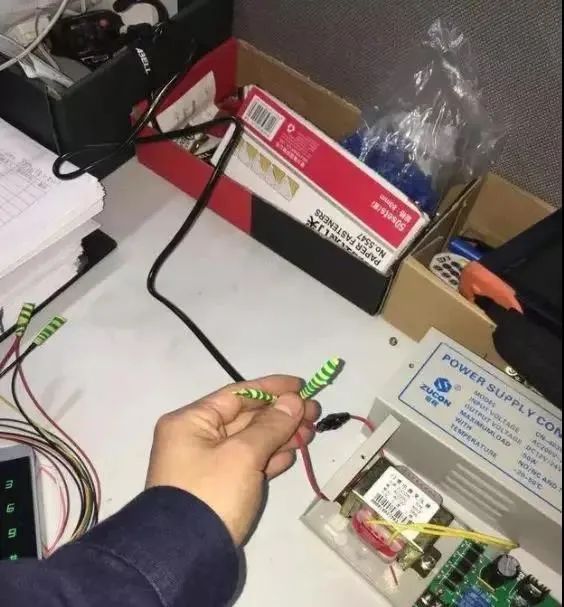

先给门禁电源接220V的电，我手里那两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，因为它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。

门禁电源接线

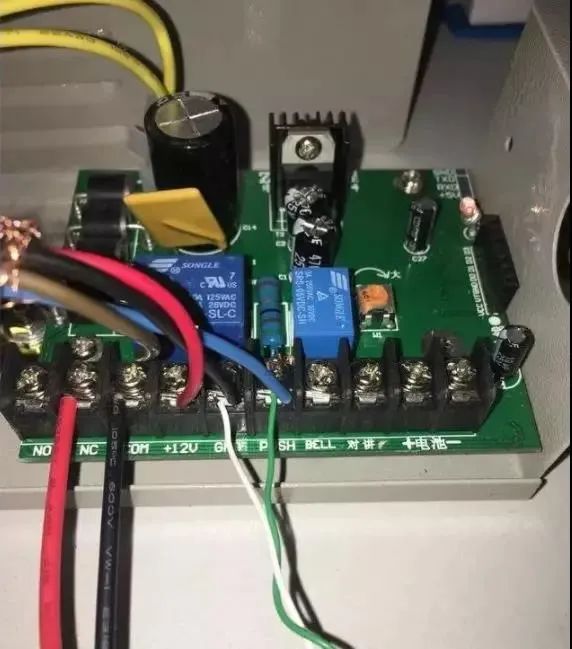

接好220V电压后我们先来看看门禁电源的接线端口，大家仔细看下图

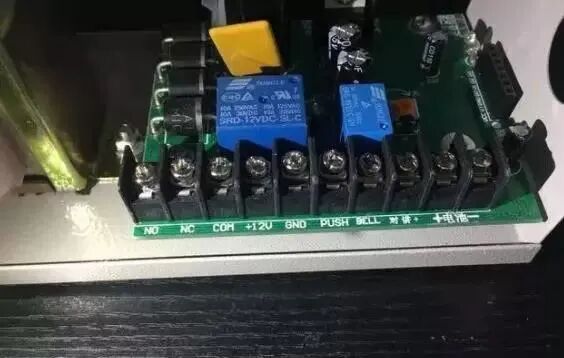

门禁电源接线端子

大家会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接开门按钮都可以。后面是接门铃对讲，蓄电池的，我一般都不用，所以不讲了。下面先接磁力锁，磁力锁就红黑两根线，如下图

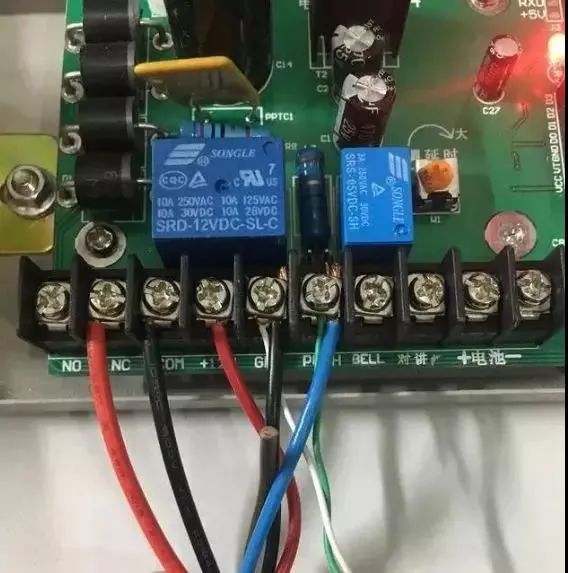

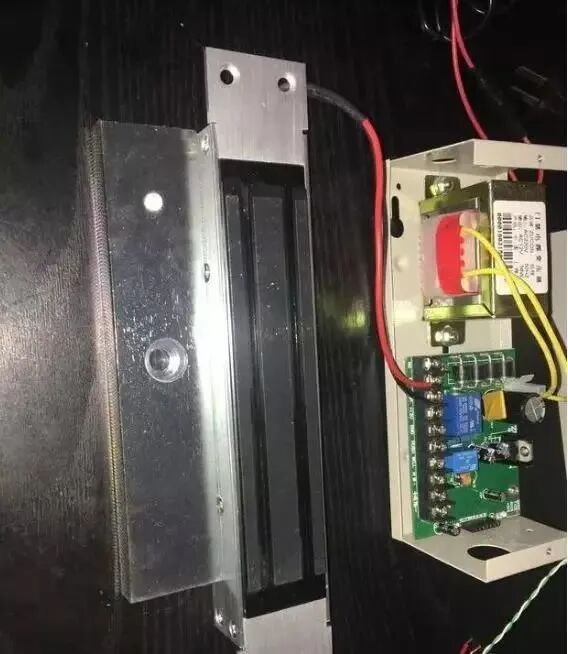

磁力锁接COM跟NC

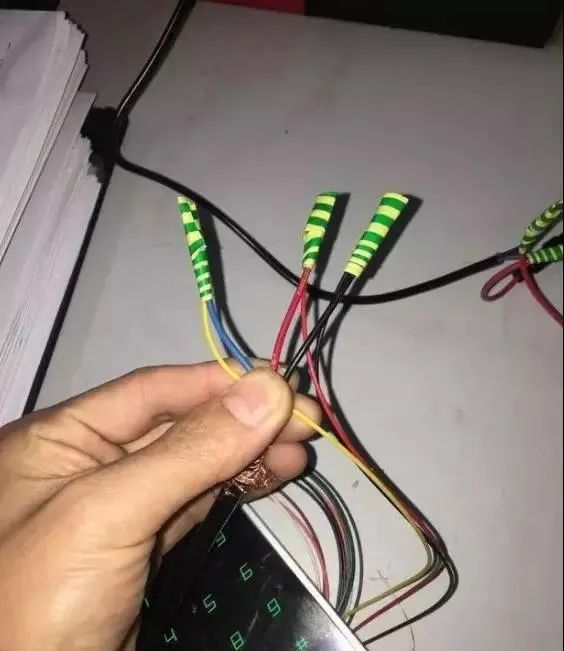

红色线接NC,黑色线COM，螺丝一拧接上去就可以了。下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了）连接，首先把12V电源线接了，红色是12V正极，黑色12V负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等，这些我一般不用，所以不接不讲了，看下图

门禁一体机接线

门禁电源这头接线

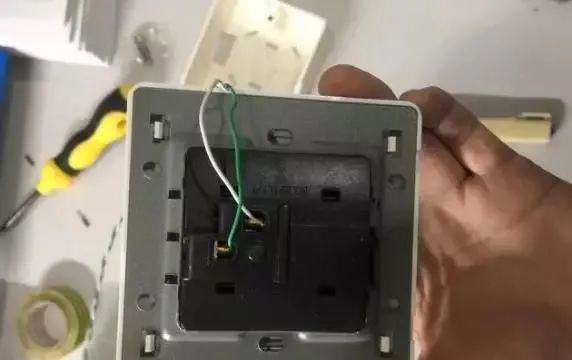

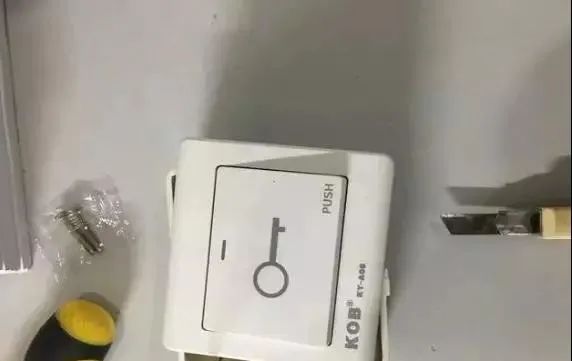

这样接是最简单最容易理解的，接下来我们来接开门按钮，我用网线绿和白绿来当信号线。开门按钮线不分正负，随便接。如下两图

开门按钮背面

开门按钮正面

接下来，我们再看门禁电源这里的按钮线，GND跟PUSH,下图

整套门禁接线图

在上文对小区楼宇对讲、门禁系统实操接线的详细介绍后，我们对整个系统的构成、功能、接线步骤及操作要点有了清晰认知。通过合理选用设备、精准接线以及细致调试，一套稳定可靠的门禁与对讲系统便能成功搭建，为小区安全保驾护航。
