第一章概述

边防是指在国家边界、沿边、口岸等地方，为防备和抵抗侵略，制止武装颠覆，保卫国家的主权、统一、领土完整和安全所进行的军事活动。国家加强边防建设，采取有效的防卫和管理措施，传统的人工驻守监控方式已经远远不能满足现状，随着信息技术的快速发展，智能激光对射电子安防已经不断成熟，智能激光对射电子安防对目标直观性和及时性成为安全、情报部门主要的侦查监测手段之一，同时也为官兵的工作，生活提供极大的便利，减少了安全隐患，节省了大量的人力、物力和财力。

第二章设计原则

2.1系统设计原则

周界报警系统是安防系统中一个重要而且必要的部分，承担着安全技术防范和现代化管理的重要作用。系统通过激光对射实时、直观地监测周界安全情况。不论对于安全防范还是运行管理，都是一种切实有效的手段。因此在设计上应遵循以下原则：

1.1先进性

采用国内较为新先进技术，并充分考虑信息技术的发展趋势，适度超前。

1.2成熟性

采用经过工程运行验证的成熟的先进技术和产品，性能稳定、可靠。

1.3开放性

采用开放的技术标准和规范，整个系统具有互联性和互操作性。

1.4标准化

采用标准化的设计和标准化的产品。

1.5可扩展性

系统设计应考虑到未来发展，留有必要的冗余，便于系统升级、扩展。

1.6安全性、可靠性

采用安全设计技术，确保设备、重要文件资料、信息等的安全，严防非授权用户的侵入和机密信息的泄露；应采取必要的冗余技术保证系统及其运行的可靠性、稳定性。

1.7实用性

应符合作用要求，一定限度满足实际需要，面向应用、注重实效。

1.8可集成性

根据本工程特点及使用与管理的需要，应整体规划、深化设计，逐步集成，不断完善整体功能，并应综合优化组合，避免重复设置。

1.9易管理性

系统软、硬件的设计、集成要充分考虑使整个系统运行操作简单，人机界面友好，管理科学、便捷，易于维护。

1.10经济性

系统具有较好的性能价格比和长期运行效益。据此，设计系统方案满足先进、合理、成熟、安全、稳定、可靠、冗余、高效、高性能价格比、易扩展、易管理的原则，与其它安防系统共同组建成一个完整、先进、高可靠性、高安全性的安防体系。

2.2系统设计依据

此次周界报警系统遵循以下标准和规范：

ØGA/T74-2000《安全防范系统通用图形符号》

ØGB12663-2001《防盗报警控制器通用技术条件》

ØGB/T15408-94《报警系统电源装置、测试方法和性能规范》

ØGB16796-1997《安全防范报警设备安全要求和试验方法》

ØGA/T368-2001《入侵报警工程技术规范》

ØGA/T75-94《安全防范工程程序与要求》

ØGA308-2001《安全防范系统验收规则》

ØHYD41-01-1999《电子设备安装工程费用定额》

ØGBJ232-82《中国电气装置安装工程施工及验收规范》

ØGB14050-93《系统接地的型式及安全技术要求》

第三章系统组成

系统的设计基于分布式系统的集中管理策略，采用分层结构设计，从逻辑关系上看主要分为三层：前端探测、信号传输、中心处理。激光入侵探测器为前端探测，实时警戒非法分子是否越过防线。当有人越过触碰防线，激光探测器会发出LORA无线报警信号，LORA无线报警信号通过LORA数据网关控制器将无线信号转成TCP/IP网络信号，报警信号再通过TCP/IP网络信号中心平台。中心平台将本防范区域的报警信号、警情类型显示到报警主机键盘上，并触发声光报警，同时报警管理软件弹出电子地图并进行报警显示，也可联动监控摄像机，使操作人员能及时、准确地掌握警情，调动驻守人员进行处理。

由于边界敷设市电成本较大，本方案设备采用太阳能供电方式，在无阳光情况下，原则持续工作不低于8天。

系统拓扑图

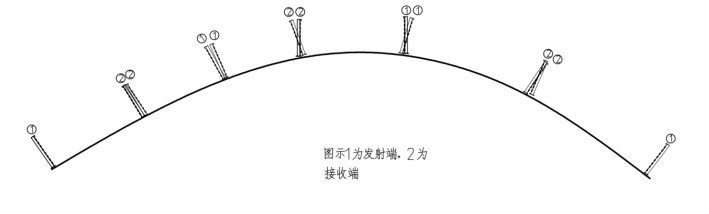

斜面安装示意图

3.1太阳能供电系统

a）、电源管理控制器

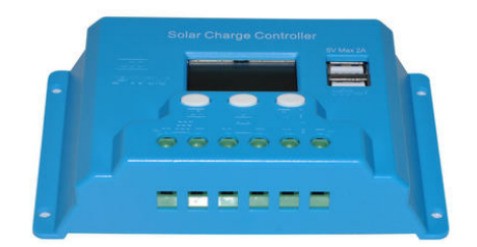

电源管理控制器

电源管理控制器电路采用了串联式PWM充电主电路，使充电回路的电压损失较使用二极管的充电电路降低近一半，充电效率较非PWM高3%-6%；过放恢复的提升充电，正常的直充，浮充自动控制方式使系统由更长的使用寿命；同时具有高精度温度补偿；蓄电池充满、过放自动关断、恢复等全功能保护措施。所有控制全部采用工业级芯片，能在寒冷、高温、潮湿环境运行自如。同时使用了晶振定时控制，定时控制精确。利用Flash存储器记录各工作控制点，使控制点数字化，消除了能使控制点出现误差降低准确性、可靠性的因素。

b）、太阳能单晶硅电池板

太阳能电池板选用大功率单晶硅板，其转换效率高，工作温度范围宽；电池板采用钢化玻璃以及防水树脂进行封装，因此其坚固耐用，使用寿命一般可达15年，最高可达25年。参考实物如下图所示：

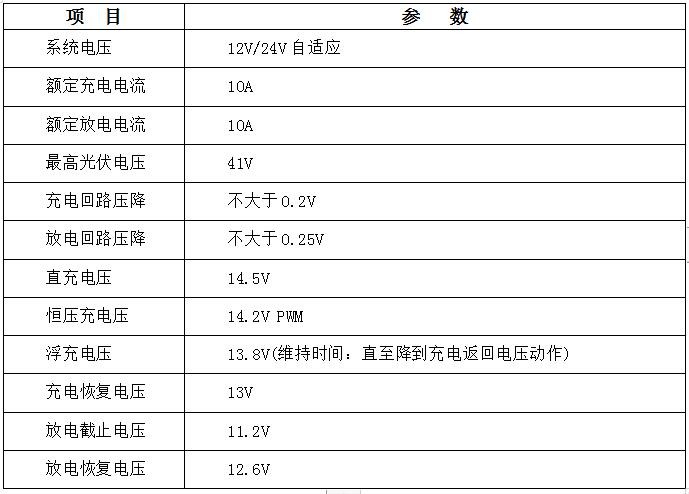

技术指标：

c）、免维护硅能胶体蓄电池

本系统中所用到的是免维护硅能胶体蓄电池，硅能胶体蓄电池是对液态电解质的普通铅酸蓄电池的改进，其性能优于阀控密封铅酸蓄电池，硅能胶体蓄电池具有使用性能稳定，可靠性高，使用寿命长，对环境温度的适应能力（高、低温）强，承受长时间放电能力、循环放电能力、深度放电及大电流放电能力强，有过充电及过放电自我保护等优点。

胶体电池采用凝胶状电解质，内部无游离液体存在，在同等体积下电解质容量大，热容量大，热消散能力强，能避免一般蓄电池易产生热失控现象；电解质浓度低，对极板的腐蚀作用弱；浓度均匀，不存在电解液分层现象。使用耐腐蚀性好的特殊铅钙合金制成的板栅，把自放电控制在最小。

系统配备12V/120AH容量硅能胶体蓄电池，系统正常工作不报警的状态下电池满容量情况下按照80%的放电深度计算，理论可允许供整个系统不间断运行大于192小时；即电池充满电，仅电池自主供电的情况下系统可正常运行至少8天。

主要技术指标如下表：

3.2前端入侵探测

针对边境周界入侵防范，本方案选用山东飞天光电科技股份有限公司落地式激光入侵探测器，来满足边境周界复杂多样的防区地形及环境使用。

落地式激光入侵探测器专为空旷无围墙的区域防范而设计，该产品可直接安装固定在地面，广泛应用于部队海防、监狱看守所、铁路站台、边界国境、港口及出入口行人检测。

XD-B**L*系列及特点

安装尺寸图

地面安装示意图

技术指标

3.3传输方式

光纤信号传输

随着网络技术的不断成熟，TCP/IP网络通讯方式逐渐应用开来，通过网络传输的防盗报警系统安装更加简便，信号更稳定，传输不受距离限制，尤其更适用于大型周界报警系统。目前国内外有许多公司根据光纤传输的特性，开发设计了用于智能控制系统和安防系统数据光端机，这对于安防智能化系统起到了飞跃发展的促进。光纤信号传输特点如下：

1、光纤的频带很宽，理论上可达30亿兆赫兹。

2、无中断长几十至100公里，而普通铜线(数据线)只有几百米。

3、光纤不受电磁场和电磁辐射的影响，即没有干扰的存在。

4、重量轻、体积小。

5、光纤通讯传输不带电，使用安全，损耗低，可用于易燃易爆等危险场所。

6、使用环境温度范围宽，几乎不受任何环境影响。

7、耐化学腐蚀性强，使用寿命长。

8、具有与生俱来的保密特点，不会泄露敏感资料或数据。

3.4控制中心

中心软件

是一款集成接警、视频复核、信息发布等功能于一体的综合大型平台软件。支持百度在线地图、支持视频复核，报警录像、移动客户端报警和信息发布。

中心软件

功能特点：

※界面支持各种语言更改

※简洁的操作界面，功能图标全新设计

※用户自定义个性化开机画面及待机画面

※主界面报警显示，有文字、地图、视频等多种方式可选择

※报警视频复核功能，支持DVR、NVR、及网络摄像机的视频接入

--报警时直接弹出1-4幅视频画面

--视频抓拍

--对摄像机的云台进行控制：设置预置点、巡航路径、焦距调整等

--多个报警视频画面同时显示，可选择其一进行放大显示

--可以手动查看某一摄像头的实时影像

--视频播放兼容H.265、H.264视频编码标准

※支持两种模式的报警地图定位：本地地图和在线百度地图

※在报警地图上显示报警点时，可直接用鼠标操作开关及布撤防

※防区报警时，联动最多8个输出

※可以对设备组一次性布撤防，也可以单独对某一设备布撤防

※开关组配置，设备组任意配置

※每页最多显示128个开关，开关名称任意更改，选择不同开关组进行控制

※设备配置中有智能复制功能

※支持5000台网络设备

※设备通过局域网、互联网上报到该平台

※单个防区的报警语音可自行定义

※系统数据可备份

※向设备协防的客户端发布信息

※每个设备组最多可以配置32个客户端
